由于油冷式電動滾筒結構合理，因此它有著高的運行效率+使用方便。并且很多功能之所以能夠較快發揮出來，也和它的結構有關系。根據下面提供的油冷式電動滾筒結構圖，將會對其結構做出詳細地解析（注：下面的標號分別對應著以下部件）：

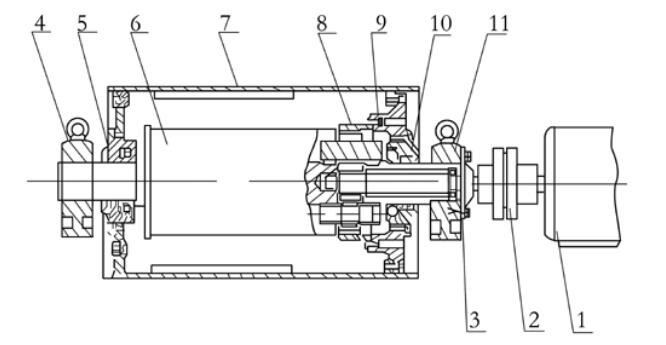

　　油冷式電動滾筒結構圖如下：

　　1、電機：是電動滾筒的主要組成部分。
　　2、聯軸器或偶合器：作為一種安全裝置，防止油冷式電動滾筒承受過大的載荷，起到過載保護的作用。
　　3、小透蓋：固定軸承，密封保護，防止電動滾筒進入雜質。
　　4、左支座：用來支承和固定滾筒。
　　5、左軸承座：它位于左側，可以接受綜合載荷，有軸承的地方就要有支撐點。
　　6、左法蘭軸：實現軸與軸之間相互連接。
　　7、滾筒體：圓柱形，當油冷式電動滾筒啟動時，它快速轉動。
　　8、減速器：能夠控制速度。匹配轉速和傳遞轉矩。
　　9、右端蓋：它安裝在電動滾筒后面的一個后蓋。
　　10、右軸承座：它位于右側，功能同左軸承座。
　　11、右支座：它的功能同左支座。
　　油冷式電動滾筒基本上有以上幾部分組成，結構合理，操作方便，在各個輸送機，電動機等設備使用廣泛，整體運行較好比較平穩放心，型號多樣，是諸多機器需要用到的一種滾筒設備。
